Mejor precio Máquina concentradora de oxígeno pesado 50Nm3 99.6% oxígeno líquido criogénico O2 argón planta

El dispositivo de separación de aire es un conjunto de métodos de congelación para extraer nitrógeno líquido del aire. El proceso adopta el principio de circulación de congelación profunda del expansor de turbina de baja presión para convertir el aire en estado líquido. Luego, según el punto de ebullición del oxígeno líquido y del nitrógeno, se rectifica el aire en el fraccionador para obtener más del 99,99% de nitrógeno líquido.

  • detalle del producto

Información básica.

Nombre Planta de separación de aire   Condición Nuevo
Certificación ISO, CE Componente principal 1 Sistema de compresión de aire
Componente principal 2 Sistema de preenfriamiento Tiempo de operación anual 360 días
Componente principal 3 Sistema de purificación de aire Palabra clave Planta de oxígeno criogénico
Componente principal 4 Sistema Turbo Expansor Tipo Montado sobre patines
Descripción Unidad de separación de aire criogénica Salida de nitrógeno 50.160.300.500.700.1000.1500.2000 Nm3/H
Pureza del oxígeno 99,6% Pureza del nitrógeno 99,9997%
Salida de oxígeno 50.80.180.260.350.550.750.1200 Nm3/H Especificación 6000*2100*2300mm
Marca comercial peso corporal Origen Porcelana
Código hs 8419609090 Capacidad de producción 100 juegos/año



Descripción del Producto

Planta de nitrógeno líquido criogénico/oxígeno líquido/gas nitrógeno/gas oxígeno:


El dispositivo de separación de aire es un conjunto de métodos de congelación para extraer nitrógeno líquido del aire. El proceso adopta el principio de circulación de congelación profunda del expansor de turbina de baja presión para convertir el aire en estado líquido. Luego, según el punto de ebullición del oxígeno líquido y del nitrógeno, se rectifica el aire en el fraccionador para obtener más del 99,99% de nitrógeno líquido.


99,99% Generador de nitrógeno Asu Planta de gas de oxígeno líquido criogénico

Descripción del proceso


El aire pasa a través del filtro de aire, ingresa al compresor de aire, se comprime a 0,7 mpa en el compresor y luego ingresa al purificador después del enfriamiento, donde se eliminan las impurezas como el agua, el dióxido de carbono y el acetileno del aire. El aire purificado ingresa al intercambiador de calor para intercambiar calor con el nitrógeno contaminado del reflujo. Una parte del gas se bombea al expansor de la turbina a través de la salida del intercambiador de calor, y la expansión proporciona una fuente de enfriamiento para todo el conjunto de dispositivos. Los demás gases continúan enfriándose a través del segundo intercambiador de calor para luego ingresar a la torre rectificadora, donde son separados por oxígeno y nitrógeno. Finalmente, se obtiene nitrógeno líquido cualificado desde la parte superior de la torre rectificadora. Después de la descompresión por la válvula de mariposa, el aire líquido en la parte inferior ingresa al evaporador de condensación en la parte superior de la torre y al intercambio de calor de nitrógeno en la parte superior de la torre rectificadora, y luego pasa a través del enfriador, el segundo intercambiador de calor y el principal. Caja de enfriamiento del intercambiador de calor como purificador regenerativo.

Modelo

Unidad

BWDON

 -50-50

BWDON

 -80/160

BWDON

-180-300

BWDON

-260-500

BWDON

-350-700

BWDON

550-1000

BWDON

-750-1500

BWDON

1200-3000 -30 años

Producción de oxígeno

Nm³ /h

50

80

180

260

350

550

750

1200

Pureza del oxígeno

% O₂

≥99,6

≥99,6

≥99,6

≥99,6

≥99,6

≥99,6

≥99,6

≥99,6

Producción de nitrógeno

Nm³ /h

50

160

300

500

700

1000

1500

2000

Pureza del nitrógeno

PPmO₂ _

≤10

≤10

10

10

≤10

10

≤10

≤5

Producción de argón líquido

Nm³ /h

30

Pureza del argón líquido

PpmO₂ + _

PPmN₂ _

≤1,5 PpmO₂ +4 PPmN₂ _    _

Presión de argón líquido

MPa.A _



0,2

Consumo unitario

kWh /

Nm³O₂ _ _

≤1,3

≤0,85

≤0,68

≤0,68

0,65

≤0,65

≤0,63

≤0,55

Área ocupada por el dispositivo

145

150

160

180

250

420

450

800



Ventajas del equipo


1. La estructura general de conexión directa montada sobre patín y la conexión de manguera de alta presión hacen innecesario que los usuarios inviertan en conectar tuberías y válvulas entre dispositivos, lo que ahorra costos de inversión.
2. El usuario sólo necesita realizar el taller del equipo y las herramientas de tierra y elevación en el taller, sin preparar otros materiales y herramientas de instalación.
3. Tamaño pequeño y tamaño reducido.
4. Todo el conjunto de equipos no tiene instalación de cimientos, operación estable, operación simple y mantenimiento conveniente.
5. Dado que el equipo adopta un proceso de compresión interna, el costo de mantenimiento en el último período del equipo se puede minimizar para mejorar la eficiencia del trabajo.
6. Todo el uso único de la tecnología más avanzada, reduce en gran medida el consumo de energía y ahorra la factura de electricidad.
7. El modo de enfriamiento del equipo es enfriamiento por aire, por lo que los usuarios no necesitan construir piscinas de enfriamiento, ahorrando así
gastos de capital.
8. El período de instalación y depuración del equipo es corto y todo el trabajo se puede completar en aproximadamente un mes.
9. Actualmente, el equipo se ha vendido a Siria, Sudán, Nigeria y otros países.
10. Los equipos de oxígeno producidos por nuestra empresa se venden en más de 40 países y regiones, y el personal de instalación y depuración tiene amplia experiencia en instalaciones en el extranjero.

Compresor de aire:

El compresor de aire adopta un compresor de tornillo. La unidad a la estructura tipo caja, el anfitrión para la importación, bajo nivel de ruido, conjunto completo de unidades, lubricación, electricidad, enfriamiento, control de instrumentos en un todo orgánico, realiza la integración mecánica y eléctrica, controlador inteligente con control PLC, panel táctil proporciona todo el ajuste de parámetros y monitoreo de los parámetros de operación clave, y existen formas alternativas en chino e inglés de pantalla de cristal líquido, protección automática, alarma automática, control remoto, muchos conjuntos de enlaces e historial, etc., la función está lista. operación continua desatendida realizada.





Unidad de preenfriamiento:

adopte un compresor de entrada completamente cerrado, el refrigerante nunca tendrá fugas, un separador de vapor eficiente y un drenaje automático de entrada, garantizan que no haya agua líquida en el aire de salida. Con componentes de refrigeración importados, el equipo puede funcionar de forma continua durante años y meses con una larga vida útil. La interfaz de señal remota de temperatura de entrada y salida de aire y la señal de arranque y parada remota, así como la señal de falla de funcionamiento del equipo, se dejan en el equipo para facilitar el monitoreo de vinculación de los usuarios. La máquina es una estructura de caja, sin instalación de cimientos, construcción conveniente.

Purificador:

El purificador adopta una estructura cilíndrica de doble adsorción, uno funciona y el otro se regenera para garantizar que el aire en la columna esté
limpio y que todo el fraccionador funcione por más tiempo. Para evitar que la temperatura de regeneración sea demasiado alta, cuando la temperatura del nitrógeno a la salida del calentador sea superior a 220ºC, el suministro eléctrico del calentador se cortará automáticamente. Cuando la temperatura de salida sea inferior a 180ºC, la fuente de alimentación se conectará automáticamente. B cuando la temperatura del nitrógeno regenerado alcance 100ºC-110ºC, la potencia de calefacción se cortará automáticamente (la temperatura se puede configurar según la situación)



Unidad de expansión de turbina:

El expansor de turbina es fabricado por el instituto de física y química de la academia de ciencias de China. En el diseño y fabricación de turbinas tiene una gran experiencia, la producción de estructuras patentadas, combinadas con el uso de presión dinámica y estática en la turbina de resistencia al vórtice es una gran capacidad de carga.

99,99% Generador de nitrógeno Asu Planta de gas de oxígeno líquido criogénico

Columna de rectificación:

El fraccionador adopta un intercambiador de calor de placas y aletas de aluminio, que mejora el efecto de intercambio de calor y reduce la
presión de operación, para minimizar el consumo de energía y ahorrar costos. La torre de fraccionamiento está equipada con un tablero y la temperatura, el caudal y el nivel de líquido en la torre se muestran mediante un instrumento de visualización digital, que es intuitivo y elegante.



99,99% Generador de nitrógeno Asu Planta de gas de oxígeno líquido criogénico

Unidad de llenado:

La máquina de llenado de oxígeno es una especie de testamento después de la presurización (bombas de líquido criogénico o compresores) de cilindros de gas de alta presión que llenan el equipo especial, el formulario se puede dividir en tipo t y una palabra, principalmente hay
interruptores de pared fijos.
soporte, capacidad de recolección de tuberías, válvulas, manómetros, válvulas de seguridad, mangueras, etc. y accesorios, forma hermosa,
estructura razonable, segura y confiable.

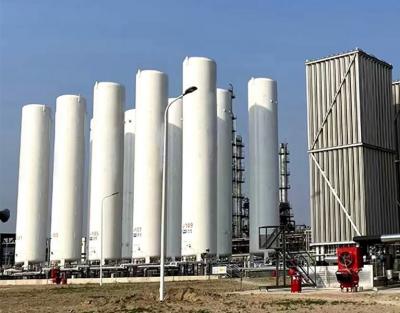

Caso de proyecto




Aplicaciones


BW  suministra todo tipo de equipos pequeños y medianos de separación de aire, equipos de producción de nitrógeno, equipos de producción de oxígeno y equipos de licuefacción, etc. Continuaremos desarrollando y promoviendo aplicaciones industriales y productos relacionados para ayudarlo a mejorar la eficiencia de la producción. Además, también brindaremos una gama de servicios industriales para que su negocio brinde soporte completo.

A través de las siguientes industrias a las que servimos, aprenderá cómo Wobo puede ayudar a los clientes a lograr el doble de resultados con la mitad de esfuerzo. Refinación de petróleo, Atención sanitaria, Laboratorio aeroespacial, buceo, Alimentos y bebidas, Medicina y biotecnología, electrónica, Petróleo y gas natural, Tratamiento de agua y aguas residuales, energía, Producción de metales, Soldadura y productos químicos para trabajar metales, Pulpa y papel, Automóviles y equipos de transporte , Fabricación de vidrio.



Parámetro



Rendimiento de oxígeno o nitrógeno 50Nm3/H-5000Nm3/H
Rendimiento de oxígeno líquido o nitrógeno 30L/H-6000L/H
Pureza del oxígeno ≥99,6%
Pureza del nitrógeno 99,99%
Presión operacional 8~200bar
Fuente de alimentación 380V/220V 50HZ o personalizado
